Letreiro de LED Personalizado com Impressão 3D

Como Criar um Letreiro de LED Customizado !

Bora decorar seu quarto, oficina ou fazer uma renda extra vendendo letreiros luminosos personalizados? Vou te mostrar como é incrivelmente fácil e com resultado profissional para criar letreiros incríveis usando impressão 3D e uma tecnologia de fita de LED surpreendente!

O Segredo da Iluminação: A Fita COB LED

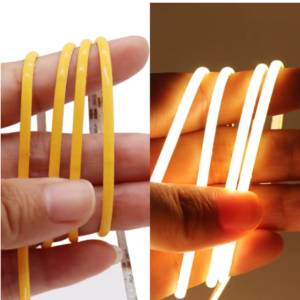

Para conseguir um efeito contínuo e sem aqueles pontos de luz marcados dos LEDs tradicionais, o grande segredo é usar a fita COB LED.

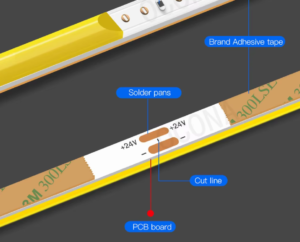

Esse material é uma fita flexível encapada com silicone, que possui LEDs minúsculos bem próximos uns dos outros. Ela tem um lado adesivo muito prático para fixação e permite que você a corte no tamanho exato do seu projeto, bastando soldar os fios positivo e negativo nos terminais indicados.

Essa fita tem uma potência de iluminação fantástica! Mesmo durante o dia e com as luzes acesas, ela brilha muito bem, sendo ideal para letreiros, detalhes em roupas, cosplays e efeitos especiais.

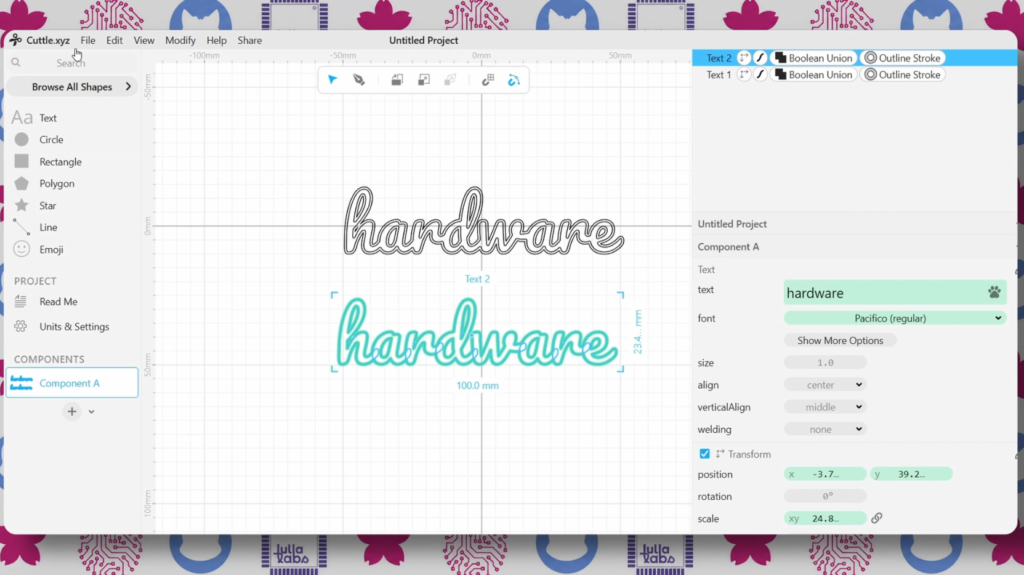

Criando o Design do Texto

O processo começa na preparação da palavra que você quer escrever, eu fiz tudo no https://cuttle.xyz/dashboard. O trabalho é feito em duas etapas simples: primeiro desenhamos o texto e depois o transformamos em um modelo 3D.

• Escolha da Fonte: Use uma fonte em que as letras fiquem bem “grudadinhas” e conectadas, como a fonte Pacifico.
• União das Letras: Para garantir uma conexão perfeita e sem emendas internas, remova os excessos de linhas que ficam entre o encontro das letras usando a ferramenta Modify > Boolean Union.
• Criando a Borda: Faça um contorno ao redor do texto usando Modify > Outline Stroke. Ajuste a espessura para 0.8 mm, pois essa linha será a parede que segurará o LED na impressão 3D.
• Exportação: Salve o arquivo final no formato DXF.

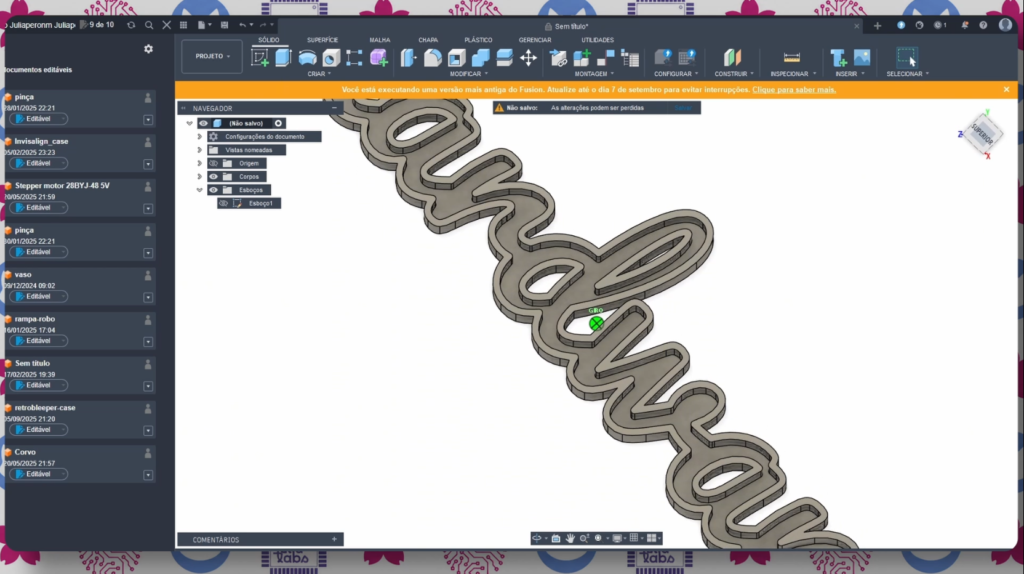

Modelagem 3D no Fusion 360

Com o arquivo DXF pronto, abra o Fusion 360 e insira o desenho no seu sketch.

• Selecione a borda externa que criamos no passo anterior e faça uma extrusão para definir a altura do letreiro.
• Selecione os miolos internos das letras e aplique exatamente a mesma altura de extrusão.
• Para criar o fundo que servirá de apoio (e que deixará a luz passar), faça uma parede interna mais fina com no máximo 5 mm de espessura.
• Salve o modelo 3D no formato 3MF.

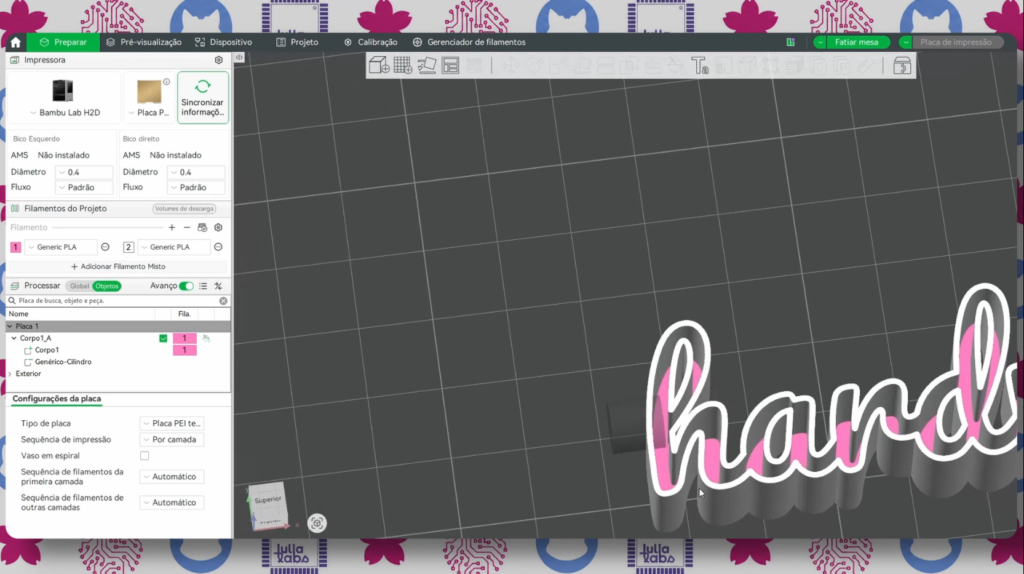

Fatiamento e Pintura no Bambu Studio

Agora vamos preparar o modelo para a impressão usando o Bambu Studio. Aqui vão alguns truques fundamentais:

• Impressão Multicolorida (AMS): Pinte a parte do fundo do letreiro com um filamento de cor transparente para funcionar como um excelente difusor de luz. O restante da estrutura (as paredes laterais) você pode imprimir em preto para dar contraste e bloquear a luz nas laterais.
• Ajuste Fino: Se achar necessário, use a ferramenta de corte para deixar a camada inferior transparente ainda mais fina e sutil, facilitando a passagem da luz.
• Furo de Passagem: Adicione uma pequena perfuração na estrutura para poder passar a fiação do LED de forma discreta para trás.

Montagem final

Com a peça impressa, é hora da montagem prática! Passe a fita COB LED pelo furo de passagem que criamos e, com o auxílio de uma pinça, vá pressionando o LED para dentro das cavidades das letras. O objetivo é manter a parte brilhante voltada para baixo (em direção ao fundo transparente impresso). Se alguma parte não ficar perfeitamente alinhada, não se preocupe, a camada transparente espalha muito bem a iluminação por toda a letra.

O resultado final é incrível, super brilhante e com acabamento profissional! Prontos para colocar a mão na massa e criar seus próprios modelos ?
